1. Đặc điểm công tắc điều khiển rèm đôi

Công tắc điều khiển rèm đôi nằm trong bộ công tắc cảm ứng thông minh của Lumi nên thiết kế vẫn được giữ nguyên như các công tắc thông minh khác. Sử dụng công nghệ cảm ứng điện dung.

Mặt kính cường lực chống xước, chống va đập tốt. Kết hợp với vòng tròn tỏa sáng LED bao quanh, kèm theo logo Lumi ở góc phải tạo nên điểm nhấn cho thương hiệu và sự lôi cuốn cho sản phẩm.

Đồng thời, đèn LED luôn được tỏa sáng dù bật hay tắt. Vì vậy, bạn sẽ thấy ngay chiếc công tắc dù là trong đêm tối, làm cho căn nhà trở nên tinh tế, sang trọng và hiện đại.

2. Phân loại sản phẩm

Công tắc điều khiển rèm đôi Lumi gồm các loại:

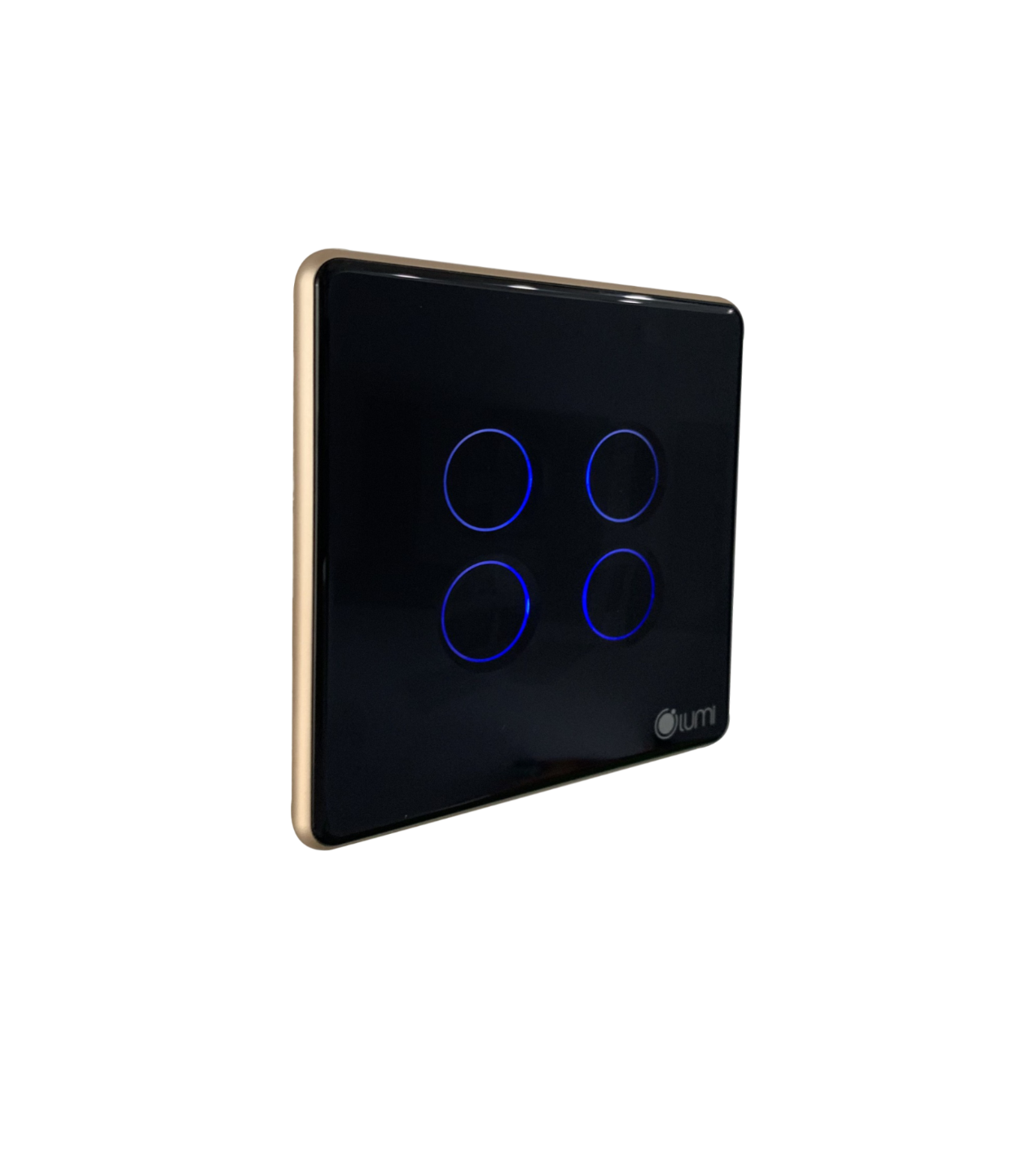

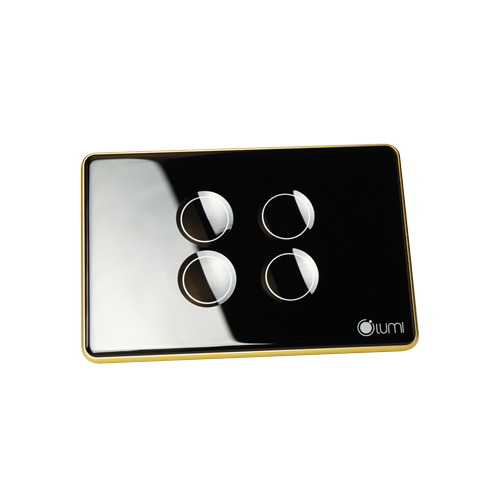

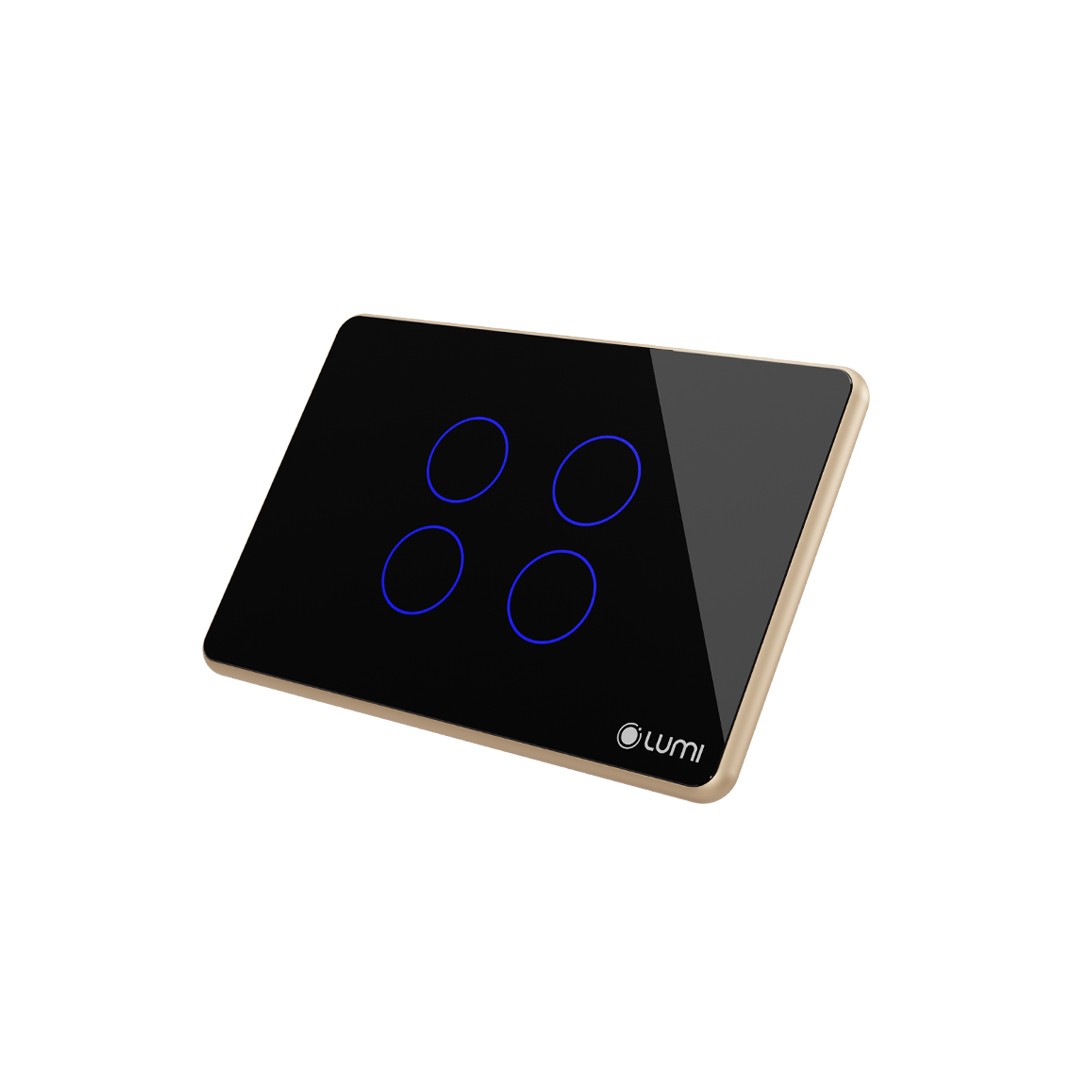

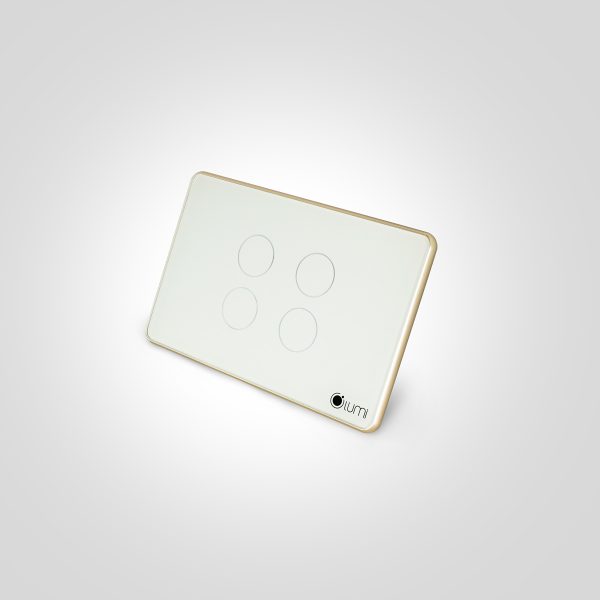

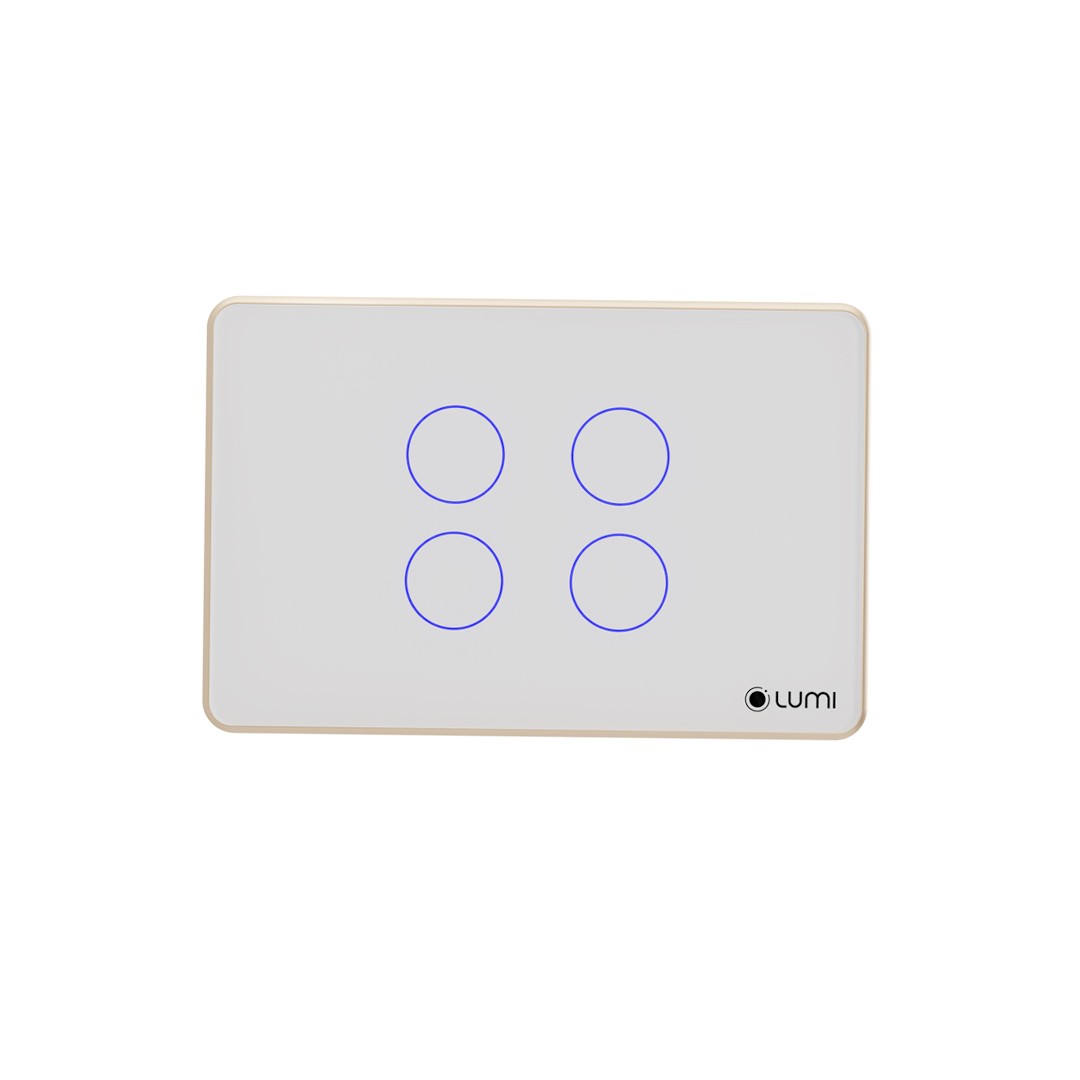

• Màu sắc: Đen và trắng

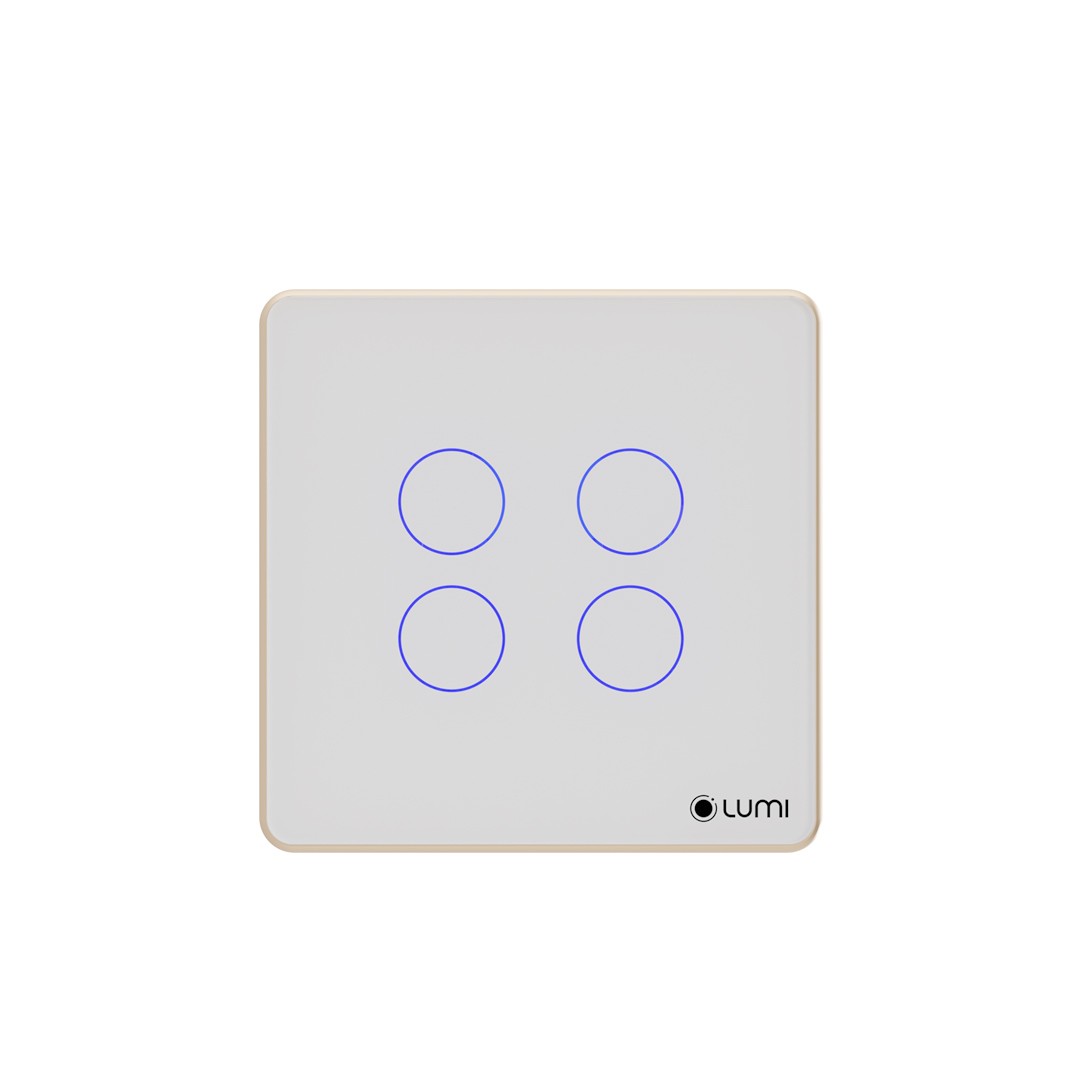

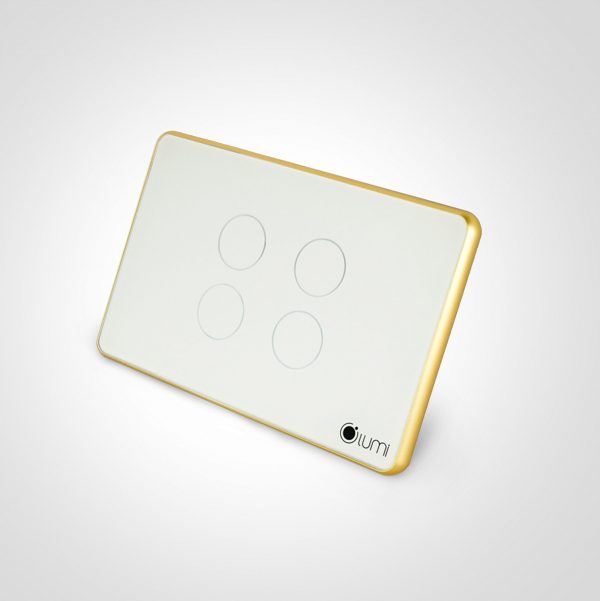

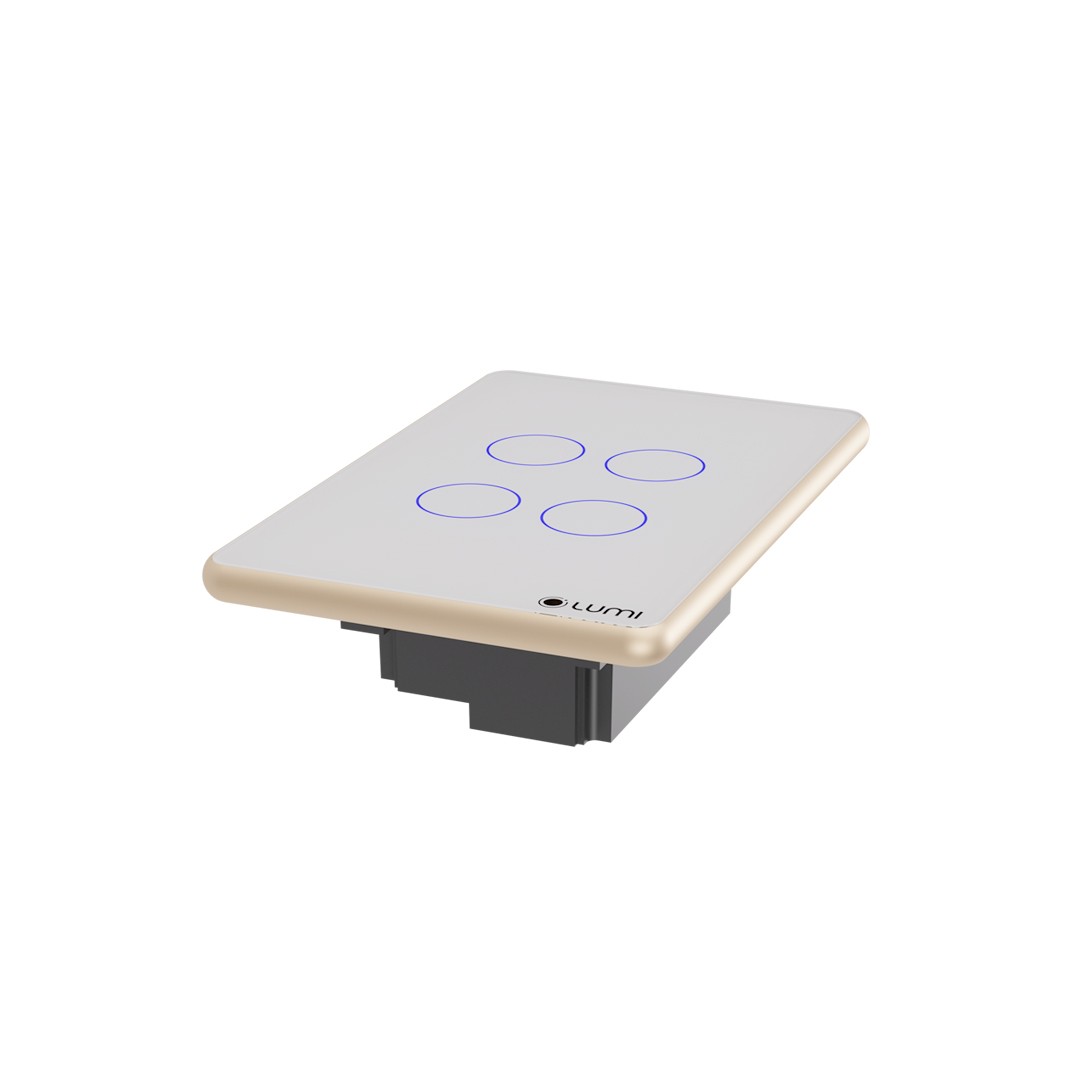

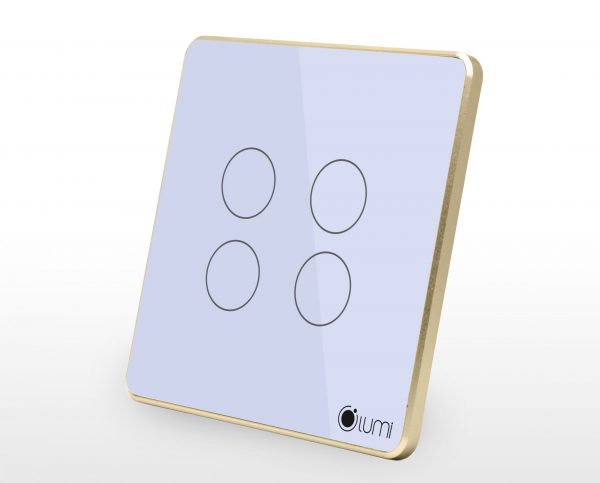

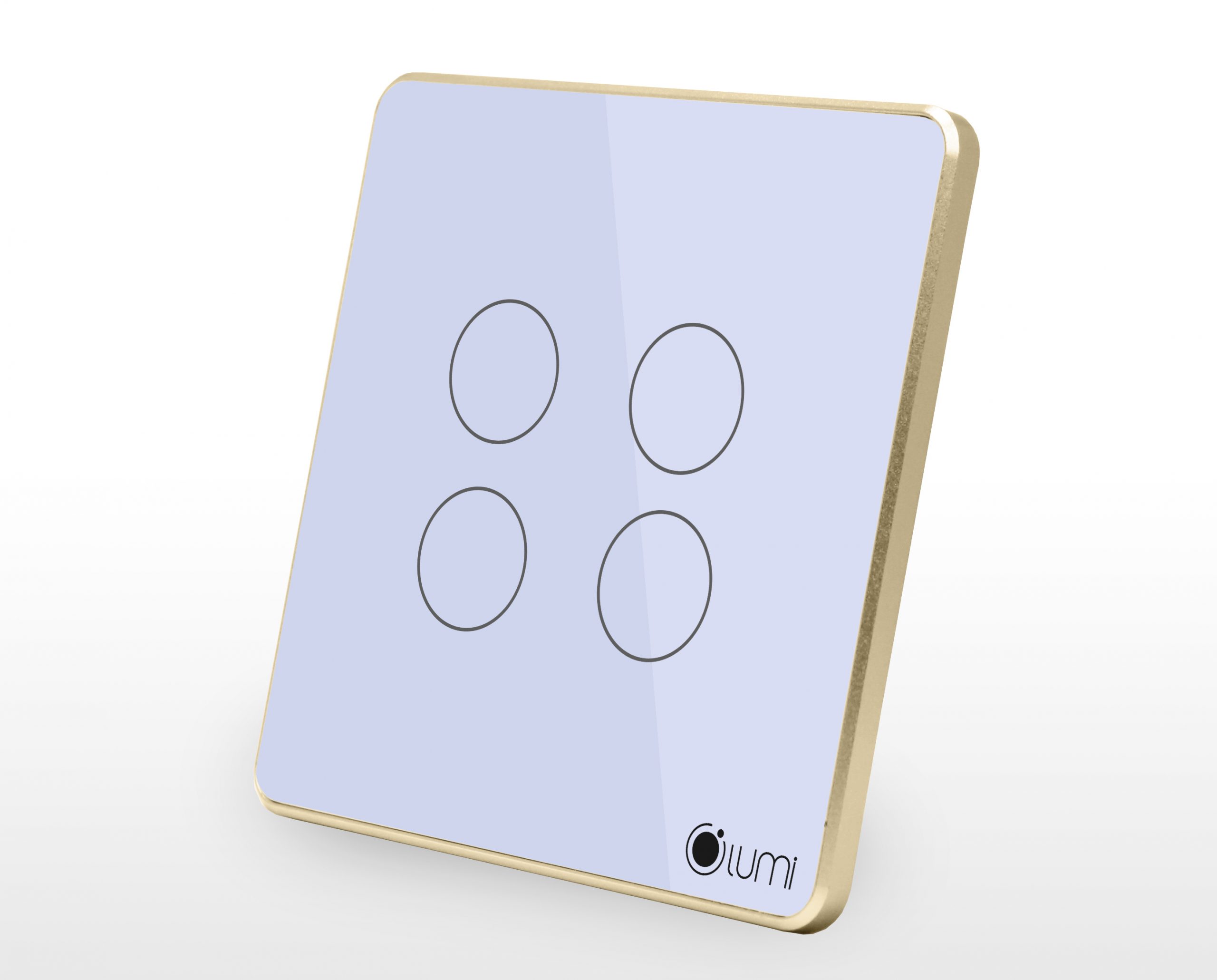

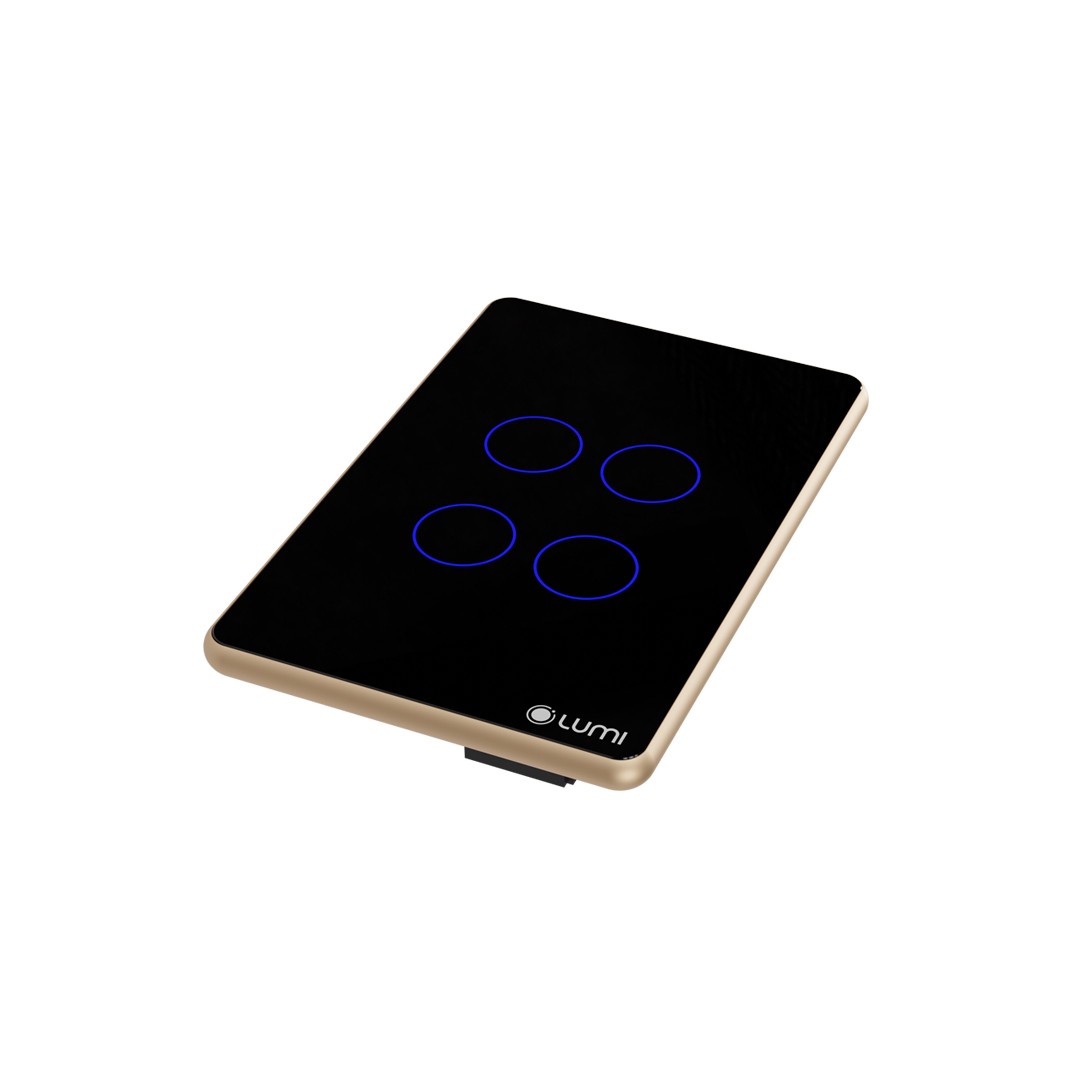

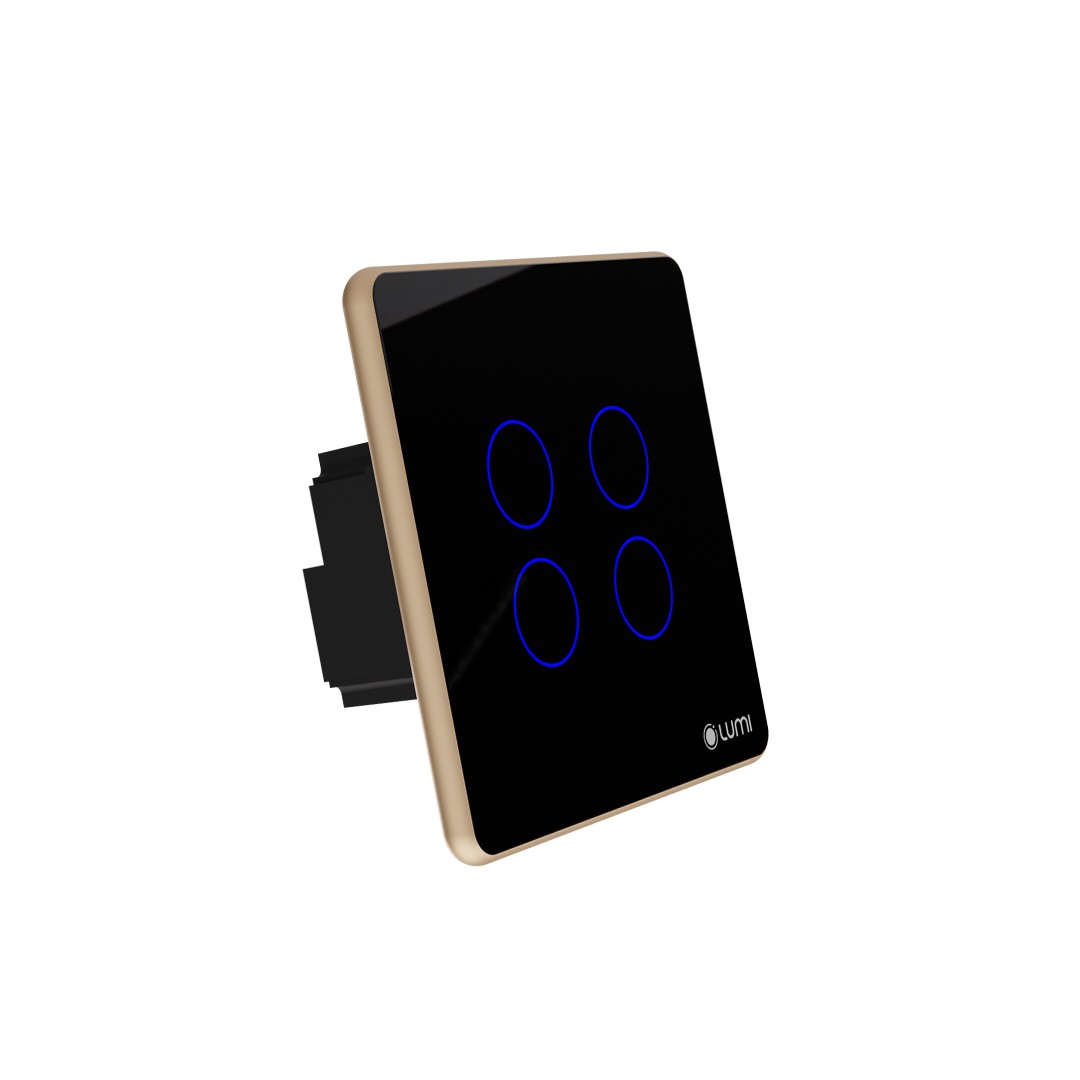

• Hình dáng: Hình chữ nhật và hình vuông
• Số nút cảm ứng: 4 nút (mở/dừng rèm 1, đóng/dừng rèm 1, mở/dừng rèm 2 và đóng/dừng rèm 2)
• Theo hình dáng:
  • Vuông (DxRxC): 95 x 95 x 31.5mm
  • Chữ nhật (DxRxC): 121.5 x 80 x 31.5mm

3. Chức năng công tắc rèm đôi

Công tắc điều khiển rèm đôi là công tắc cảm ứng thông minh. Chỉ cần chạm nhẹ vào biểu tượng hình tròn trên bề mặt kính. Có thể điều khiển đóng/mở thiết bị rèm đôi (rèm cửa 2 lớp) – rèm kéo ngang.

Bên cạnh đó, với công nghệ kết nối không dây Zigbee, Công tắc điều khiển rèm đôi của Lumi có thể được điều khiển từ bất cứ đâu. Ngay cả khi bạn không ở nhà thông qua các thiết bị di động có kết nối Wi-Fi, 3G.

Khi được tích hợp trong hệ thống phòng thông minh, thiết bị công tắc rèm đôi LM-S4C có thể kết nối với các thiết bị khác như cảm biến chuyển động, cảm biến cửa thông qua bộ điều khiển trung tâm.

Thiết bị LM-S4C có thể nhận lệnh điều khiển từ ứng dụng Lumi Life. Điều khiển trên các thiết bị như điện thoại, máy tính bảng, máy tính khi có kết nối Wi-Fi, 3G. Ngoài ra, thiết bị LM-S4C có thể hoạt động hoàn toàn tự động theo kịch bản. Lịch được cài đặt từ phần mềm hay hoạt động theo hệ thống phòng thông minh.

4. Cơ chế hoạt động công tắc rèm đôi thông minh

Trên mặt công tắc rèm đơn có 4 nút, tương ứng với nút: mở/dừng rèm 1, đóng/dừng rèm 1, mở/dừng rèm 2 và đóng/dừng rèm 2.

• Khi rèm đôi mở, đèn chỉ thị nút Mở sẽ sáng đỏ.
• Sau khi rèm đôi mở hoàn toàn nút Mở sẽ sáng xanh. Khi đóng rèm đôi, đèn chỉ thị nút Đóng sẽ sáng đỏ.
• Sau khi rèm đôi đóng hoàn toàn nút Đóng sẽ sáng xanh.
• Rèm đôi khi nhấn dừng nút Dừng sẽ tương tự như trên.

Người dùng có thể lắp vào các hệ thống rèm để điều khiển qua smartphone và hiển trị trạng thái trên app. Có thể điều khiển rèm cửa từ xa mà không cần kéo tay, đơn giản, tiện lợi.

5. Ứng dụng công tắc điều khiển rèm đôi

Đặt lịch, bật tắt hẹn giờ: Chế độ đặt thời gian đối với từng thiết bị, bật tắt theo giờ, theo ngày, theo tuần. Có thể setup các ngữ cảnh. Ví dụ: 5h30 sáng rèm cửa tự động mở ra chào đón một ngày mới, 10h tối rèm cửa tự động đóng vào kết thúc một ngày. Căn phòng của bạn trở nên thoái mái và tiện nghi hơn rất nhiều.

Với giải pháp nhận dạng giọng nói của Lumi, bạn điều khiển được hệ thống rèm cửa bằng chính “giọng nói quyền năng” của mình. Ví dụ: khi bạn nói câu lệnh “OK GOOGLE, OPEN CURTAIN”; “Hey SIRI, OPEN CURTAIN” tất cả rèm cửa trong ngôi nhà sẽ hoàn toàn mở hoặc đóng, tùy theo câu lệnh.

Sử dụng công tắc rèm đôi hạn chế tiếp xúc điện, dễ sử dụng đối với người cao tuổi. Nhà thông minh điều khiển bằng giọng nói đang là sự lựa chọn lý tưởng cho mọi gia đình Việt.

Tổng quát

Mã sản phẩm: LM-S4C

• LM – S4C là thiết bị công tắc rèm đôi của Lumi điều khiển động cơ rèm có 4 dây điều khiển.
• Thiết kế: mặt kính cường lực chống xước kết hợp viền nhôm nguyên khối.
• Công nghệ: cảm ứng điện dung, giao thức truyền thông không dây Zigbee.
• Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life thông qua bộ điều khiển trung tâm.

Thông số kỹ thuật

Kích thước công tắc

Lắp đặt thiết bị

Bước 1: Đấu nối dây cho thiết bị.

Sơ đồ đấu nối dây:

Sơ đồ đấu nối rèm đôi

• Chân L: đấu dây lửa của nguồn điện.
• Chân N: đấu dây trung tính của nguồn điện.
• Các chân điều khiển mở, dừng, đóng dấu vào chân kí hiệu tương ứng.
• Rèm đôi có 2 dây COM của 2 động cơ rèm đều đấu chung vào chân C.

Bước 2:

Lắp công tắc vào đế âm.

Tháo kính công tắc: sử dụng tuốc nơ vít đặt vào rãnh nhỏ trên viền công tắc và đẩy nhẹ tháo rời mặt kính.

Tháo mặt kính công tắc

Lắp công tắc vào đế âm và lắp lại mặt kính:

Lắp công tắc vào đế âm

Lưu ý:

• Xếp gọn dây điện trong đế âm để lắp vừa công tắc và tránh bị vít ốc vào dây điện.
• Không vít quá chặt sẽ làm công tắc bị cong, vênh mạch cảm ứng của công tắc không tiếp xúc được với mặt kính dẫn đến không bật/tắt được công tắc bằng tay.

Sử dụng thiết bị

Điều khiển mở/dừng/đóng rèm

Người dùng chạm tay vào vòng tròn cảm ứng trên công tắc để mở/dừng/đóng rèm.

Sử dụng công tắc rèm

Học hành trình đóng/mở rèm đôi

Học hành trình công tắc rèm đôi

Các bước cài đặt hành trình đóng/mở cho từng rèm:

Bước 1: Nhấn giữ nút số 1 trong 3s đến khi led chỉ thị nút 1 sáng hồng thì thả tay ra và rèm sẽ tự động mở. Đợi khi rèm mở hoàn toàn chuyển sang bước 2.

Bước 2: Nhấn nút số 2, led chỉ thị nút số 2 và số 1 sẽ sáng hồng để báo hiệu đang học hành trình đóng. Khi rèm đóng hoàn toàn thì chuyển sang bước 3.

Bước 3: Nhấn nút số 1, led chỉ thị nút số 1 sẽ sáng hồng để báo hiệu đang học hành trình mở. Khi rèm mở hoàn toàn thì led chỉ thị trở về màu xanh và thoát khỏi chế độ học hành trình.

Làm tương tự các bước cài đặt hành trình đóng mở cho rèm thứ 2 (nút số 3 và số 4).

Khóa cảm ứng:

Từ 24/02/2020 thiết bị công tắc rèm có chức năng khóa cảm ứng, người dùng sẽ không thể bật/tắt bằng tay được và chỉ có thể điều khiển bằng app Lumi Life.

Khóa cảm ứng công tắc rèm đôi

Nhấn nhanh nút config 10 lần liên tiếp để khóa và mở khóa cảm ứng.

Khóa cảm ứng – Tất cả led nháy đỏ 5 lần.

Mở khóa cảm ứng – Tất cả led nháy xanh 5 lần.

Thay đổi độ sáng led chỉ thị

• Led chỉ thị trên công tắc có 2 mức là sáng mạnh hoặc sáng yếu. Với công tắc trước 24/2/2020, người dùng nhấn giữ nút config 8s và quan sát led chỉ thị thay đổi độ sáng thả tay ra.
• Công tắc từ 24/2/2020 trở đi, người dùng nhấn giữ nút config 5s và quan sát led chỉ thị thay đổi độ sáng thả tay ra.

Cài đặt điều khiển thiết bị

Cho thiết bị gia nhập mạng

• Để cài đặt điều khiển công tắc bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC (home controller) và đã tạo nhà trên hệ thống.
• Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => cho thiết bị gia nhập mạng.
• Quan sát đèn chỉ thị trên công tắc nháy hồng 4 lần liên tiếp chu kì 1s/1 lần khi gia mạng thành công.
• Trường hợp công tắc không gia nhập mạng có thể công tắc đã được cấu hình, người dùng thực hiện reset thiết bị để quay về chế độ gia nhập mạng.

Điều khiển thiết bị ứng dụng Lumi Life

Sau khi công tắc gia nhập mạng người dùng đặt tên thiết bị và cho vào phòng trong nhà để điều khiển bằng ứng dụng Lumi Life trên điện thoại

Điều khiển công tắc rèm đôi

Icon sáng: rèm đang mở.

Icon tối: rèm đóng hoàn toàn.

Người dùng chạm vào icon thiết bị rèm để điều khiển mở/dừng/đóng.

Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.

Reset thiết bị

Reset công tắc zigbee 3.0

Reset công tắc zigbee 3.0

Từ 24/02/2020, reset và cho thiết bị ra khỏi mạng người dùng ấn nút config 5 lần liên tiếp.

Nếu thiết bị đang trong mạng thì sau khi reset led chỉ thị của thiết bị sẽ nháy hồng 2 lần liên tiếp báo xóa mạng thành công, sau đó nháy hồng thêm 2 lần liên tiếp nữa báo khỏi động lại và nháy đỏ 3 lần liên tiếp để trờ về chế độ tự động tìm mạng.

Reset công tắc zigbee 1.2

Reset công tắc zigbee 1.2

Công tắc trước 24/02/2020, reset và cho thiết bị ra khỏi mạng người dùng ấn giữ nút cảm ứng trong 5s, khi led chỉ thị nháy hồng thì thả tay.

Reset thành công, led chỉ thị nháy hồng 3 lần liên tiếp quay lại quá trình tự động tìm mạng.

Lưu ý: Nhấn giữ nút bất kỳ và quan sát led chỉ thị cả 4 nút sáng hồng thì thả tay.

Bộ sản phẩm đóng gói

Bộ thiết bị công tắc rèm cửa được đóng hộp bao gồm: 1 bộ công tắc rèm đôi 4 nút, 2 vít, 1 bộ hướng dẫn sử dụng.
